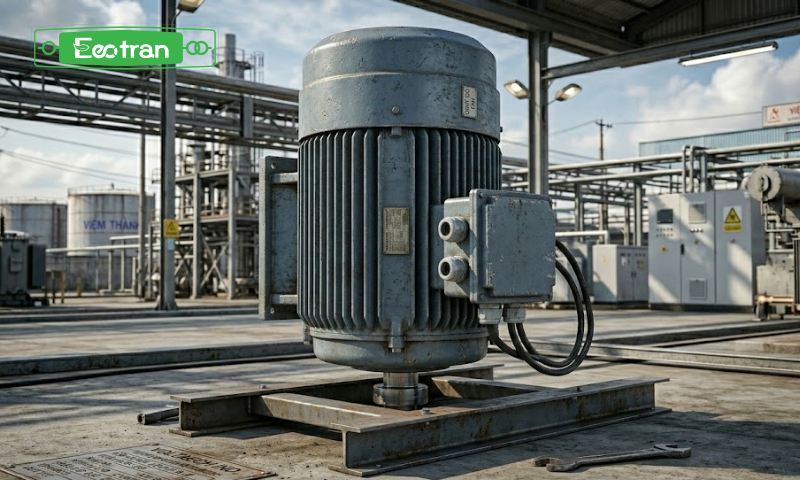

Máy điện xoay chiều ba pha: Cấu tạo và nguyên lý hoạt động chi tiết

Trong nền công nghiệp hiện đại, điện năng đóng vai trò là mạch máu nuôi dưỡng mọi hoạt động sản xuất quy mô lớn. Tuy nhiên, để vận hành các hệ thống máy móc tải nặng một cách ổn định và tiết kiệm, dòng điện một pha thông thường không bao giờ là đủ. Đó là lý do máy điện xoay chiều ba pha ra đời như một giải pháp đột phá, trở thành "trái tim" trong mọi nhà máy và trạm biến áp của Ecotran. Việc hiểu rõ cấu tạo và nguyên lý của thiết bị này không chỉ giúp tối ưu hiệu suất vận hành mà còn kéo dài tuổi thọ hệ thống điện công nghiệp bền bỉ.

Tổng quan về máy điện xoay chiều ba pha trong công nghiệp

Máy điện xoay chiều ba pha là thiết bị điện từ hoạt động dựa trên nguyên lý cảm ứng điện từ, sử dụng dòng điện xoay chiều ba pha để biến đổi năng lượng. Thiết bị này đóng vai trò quyết định trong việc truyền tải, phân phối điện năng và vận hành các dây chuyền sản xuất tự động hóa ngày nay.

Tại Ecotran, chúng tôi nhận thấy các doanh nghiệp thường ưu tiên dòng máy này nhờ khả năng tiết kiệm dây dẫn đáng kể so với hệ thống một pha. Cấu tạo máy vững chắc giúp giảm thiểu chi phí bảo trì, đồng thời mang lại đặc tính làm việc ổn định dưới cường độ cao. Dù là máy biến áp tĩnh hay động cơ điện quay, sự hiện diện của chúng chính là nền tảng cho mọi giải pháp năng lượng tối ưu.

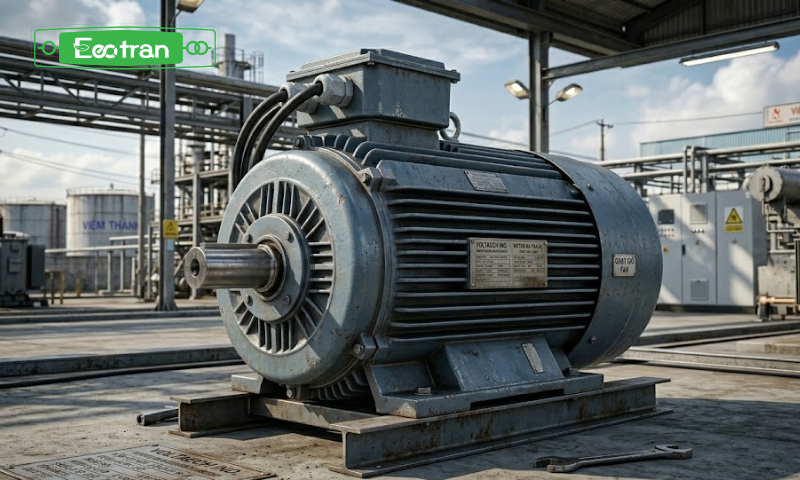

Cấu tạo chi tiết của máy điện xoay chiều ba pha (Phần trọng tâm)

Để vận hành hiệu quả, máy điện xoay chiều ba pha được thiết kế với sự kết hợp cơ khí chính xác giữa các bộ phận tĩnh và động bên trong.

Stator (Phần tĩnh) – Trái tim tạo nên từ trường quay

Stator đóng vai trò là bộ phận đứng yên, có nhiệm vụ quan trọng trong việc tạo ra từ trường quay để tương tác với phần ứng. Bộ phận này bao gồm lõi thép được ghép từ các lá thép kỹ thuật điện cán nguội, giúp giảm thiểu tối đa dòng điện xoáy Foucault gây thất thoát năng lượng. Các rãnh dọc trên lõi thép là nơi đặt dây quấn ba pha, thường được làm từ đồng nguyên chất có khả năng dẫn điện xuất sắc.

• Lõi thép: Cấu tạo từ các lá thép kỹ thuật dày khoảng 0.35 - 0.5 mm, phủ sơn cách điện bề mặt cẩn thận.
• Dây quấn: Gồm ba cuộn dây AX, BY, CZ đặt lệch nhau đúng 120 độ trong không gian để tạo ra từ trường đồng nhất.
• Vỏ máy: Thường đúc bằng gang hoặc nhôm đúc áp lực cao, giúp bảo vệ các linh kiện nhạy cảm bên trong khỏi va đập.

Xem thêm: Máy biến áp 1 pha chất lượng cao – An toàn, bền bỉ, tiết kiệm điện

Rotor (Phần quay) – Linh hồn tạo ra cơ năng

Rotor là bộ phận chuyển động, chịu trách nhiệm chuyển hóa năng lượng từ trường từ Stator thành năng lượng cơ học hoặc ngược lại. Tùy vào yêu cầu kỹ thuật và mục đích sử dụng, các dòng máy điện của Ecotran thường sử dụng hai loại Rotor chính để tối ưu hóa đặc tính khởi động. Việc lựa chọn đúng loại Rotor sẽ quyết định trực tiếp đến moment quay và dòng khởi động của thiết bị trong hệ thống điện.

• Rotor lồng sóc: Cấu tạo đơn giản với các thanh dẫn bằng đồng hoặc nhôm được nối ngắn mạch ở hai đầu bằng vòng đai.
• Rotor dây quấn: Có cấu trúc phức tạp hơn với các cuộn dây nối ra ngoài qua vành trượt, cho phép điều chỉnh tốc độ dễ dàng.

Bảng so sánh đặc tính kỹ thuật hai loại Rotor phổ biến:

Các bộ phận phụ trợ và vỏ máy bảo vệ

Bên cạnh hai phần chính, các phụ kiện đi kèm đóng vai trò đảm bảo sự vận hành trơn tru và bảo vệ thiết bị trước tác động môi trường. Hệ thống ổ bi (bạc đạn) chất lượng cao giúp giảm ma sát khi Rotor quay ở tốc độ hàng nghìn vòng mỗi phút. Quạt làm mát gắn trực tiếp trên trục máy có nhiệm vụ tản nhiệt liên tục, ngăn chặn tình trạng quá nhiệt gây cháy hỏng cuộn dây dẫn.

• Hộp cực điện: Nơi đấu nối dây nguồn vào máy, được thiết kế chống nước và bụi bẩn theo tiêu chuẩn IP55 trở lên.
• Nắp chắn gió: Điều hướng luồng không khí mát đi qua các cánh tản nhiệt trên vỏ máy một cách khoa học nhất.
• Trục máy: Chế tạo từ thép hợp kim chịu lực, đảm bảo độ đồng tâm tuyệt đối khi truyền tải mô-men xoắn ra tải ngoài.

Xem thêm: Giá máy biến áp tại Ecotran

Nguyên lý hoạt động dựa trên hiện tượng cảm ứng điện từ

Cơ chế vận hành của máy điện xoay chiều ba pha dựa trên sự tương tác vật lý giữa từ trường quay và dòng điện cảm ứng trong dây quấn.

• Khi nối dây quấn Stator vào nguồn điện ba pha, dòng điện tạo ra từ trường quay với tốc độ đồng bộ trong khe hở không khí.
• Từ trường này quét qua các thanh dẫn của Rotor, sinh ra suất điện động cảm ứng theo đúng định luật Faraday về cảm ứng điện từ.
• Dòng điện trong Rotor kết hợp với từ trường Stator tạo ra lực điện từ (lực Lorentz), hình thành mô-men làm quay trục máy theo chiều từ trường.
• Sự chênh lệch tốc độ giữa từ trường quay và Rotor (hệ số trượt) là yếu tố quyết định hiệu suất làm việc của các dòng động cơ không đồng bộ.
• Đối với máy phát điện, năng lượng cơ học làm quay Rotor sẽ cảm ứng ra dòng điện trong Stator để cung cấp cho tải tiêu thụ.

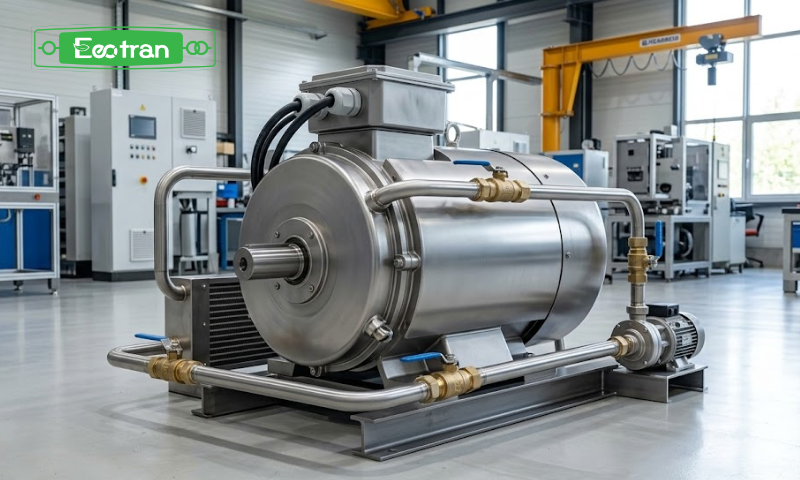

Phân loại máy điện xoay chiều ba pha phổ biến hiện nay

Việc phân loại thiết bị dựa trên cấu trúc vận hành và mục đích sử dụng giúp doanh nghiệp lựa chọn đúng giải pháp tối ưu cho hệ thống.

• Máy điện tĩnh (Máy biến áp ba pha): Thiết bị biến đổi điện áp mà không có bộ phận chuyển động, chuyên dùng trong truyền tải và phân phối điện.
• Máy điện quay (Động cơ và máy phát): Biến đổi điện năng thành cơ năng hoặc ngược lại, là thành phần chủ chốt trong các dây chuyền sản xuất.
• Máy điện đồng bộ: Thiết bị có tốc độ quay của Rotor luôn bằng tốc độ của từ trường, thường ứng dụng trong các nhà máy điện công suất lớn.
• Máy điện không đồng bộ: Loại máy phổ biến nhất trong công nghiệp nhờ cấu tạo đơn giản, vận hành bền bỉ và dễ dàng bảo trì định kỳ.
• Máy điện đặc biệt: Bao gồm các dòng máy biến đổi tần số hoặc máy điều chỉnh điện áp dùng cho những quy trình công nghệ yêu cầu độ chính xác cao.

Kết luận

Việc hiểu rõ cấu tạo và nguyên lý máy điện xoay chiều ba pha giúp doanh nghiệp đưa ra quyết định đầu tư thông minh và nâng cao hiệu suất sản xuất. Đầu tư vào thiết bị điện không chỉ là mua một sản phẩm mà là mua sự ổn định lâu dài cho toàn bộ dây chuyền công nghiệp.

Tại Ecotran, chúng tôi cung cấp các dòng máy điện ba pha được thiết kế cá nhân hóa theo nhu cầu thực tế của từng khách hàng. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn từ khâu tính toán công suất đến lắp đặt vận hành. Một thiết bị chất lượng cao sẽ giúp giảm thiểu rủi ro dừng máy đột ngột và tối ưu hóa chi phí bảo trì. Hãy ưu tiên các sản phẩm có nguồn gốc rõ ràng và đạt tiêu chuẩn quốc tế để bảo vệ tài sản doanh nghiệp bền vững.
